Carractéristiques
- Humidité relative max. : 85 %
- Variation de la portée dans la plage de température ± 10 % entre – 10 °C et + 60 °C
- Détecteurs DC : c 12 y Ue y 24 V protégés contre les inversions de polarité et les courts-circuits.
Conseils de pose et de montage

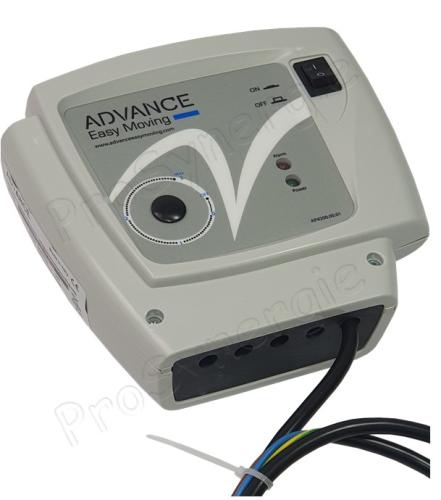

Pour prendre connaissances de ces préconisations de montage et de câblage, voir la documentation du gestionnaire de niveau ou du pannel contrôle.
Attention :
- Aux risques d'électrocution, d'exposition ou d'arc électrique. Coupez l'alimentation avant de travailler sur cet appareil. Le non-respect de ces instructions provoquera la mort ou des blessures graves.
- Aux tensions d'alimentation incompatibles
- Ne pas alimenter les détecteurs à courant continu avec une tension alternative de 120/240 V AC
- Avant la mise sous tension, vérifier la compatibilité entre la tension d'alimentation, la charge et le détecteur choisi.
- Mettre en série un fusible à action rapide de 0,4 A tel qu'un XUZ E04 pour les détecteurs à courant alternatif.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Réglage du point de fonctionnement
- Présentez devant la zone active du produit l'objet à détecter.
- Par rotation du potentiomètre vers la droite, augmentez la sensibilité jusqu'à l'atteinte du seuil de commutation. Utilisez un tournevis de Ø 3 mm maxi.
- Si le capteur s'enclenche immédiatement lors du montage, tournez le potentiomètre vers la gauche jusqu'au seuil de déclenchement puis à nouveau vers la droite tel que décrit sur la vue.
